• 1、性能特點
  在1芯光纖上傳輸1路計算機VGA視頻
  1路立體聲音頻同向傳輸
  支持1路RS232數據傳輸，同向傳輸，（可選配雙向傳輸功能）
  支持1路開關量傳輸，同向傳輸，（可選配雙向傳輸功能）
  支持采樣時鐘相位調節
  支持圖像亮度調節
  支持圖像對比度調節
  10位數字視頻編碼和無壓縮傳輸技術
  應用于工業監控以及大型會場等計算機視頻遠距離傳輸需要
  可以保存設置參數，系統電源關閉后參數仍然能夠保存
  即插即用，基本無需調節就能達到較高質量的圖像輸出
  電源和其它參數指示LED可監視系統狀態
  自動識別輸入視頻格式，接收機輸出符合工業標準的視頻圖像
  采用 DC-DC 電源變換技術，有效抵御電源環境干擾；
  同時可以支持4U機箱、1U機箱和獨立式結構
  低功耗和即插即用的免調試安裝


  2、規格參數
  視頻
  通道數量:1
  視頻規格:RGB 帶單獨同步H 和V
  輸入電平:0.7Vp-p
  輸出電平:0.7Vp-p
  帶寬 (-3 dB):300MHz
  數碼位寬:0bit
  分辨率:VGA 640x480 60、70、75、85Hz
  SVGA 800x600 60、70、75、85Hz
  XGA 1024x768 60、70、75、85Hz
  SXGA 1280x1024 60、70、75、85Hz
  UXGA 1600x1200 60Hz
  接口:HD-15（DVI-I可選）

  RS232指標
  輸入/輸出接口:9 孔標準RS232 插座
  信號速率:不低于 115200bps
  信號電平:RS232 標準電平

  音頻
  通道數量:2聲道
  輸入/輸出電平:5Vp-p，非平衡
  總諧波失真:≤1%
  帶寬 (-3 dB):20~20KHz
  音頻編碼:24bit
  輸入/輸出阻抗:600Ω or 100KΩ
  加權信噪比:≥90 dB
  連接器:3.5 毫米標準立體聲耳機插座

  開關量指標
  輸入形式:5.08 毫米腳距鳳凰端子，開關觸點輸出
  輸出形式:5.08 毫米腳距鳳凰端子，開關觸點輸出，容量 24VDC/1A
  反應速度:優于0.1秒

  光學
  波長:1310nm　
  光纖類型:單模
  最大鏈路損耗:12dB（更大可選）
  輸出光功率:10dBm
  接收靈敏度:≥20dBm
  數據速率:1.25
  連接器:SC (FC/ST 可選)

  電源及環境指標
  獨立式功率:5W
  外形尺寸:237mm * 180mm *28.5mm(高)
  電源適配器:220VAC to 12VDC/1A
  工作溫度范圍:-40°C to +70°C
  相對濕度:< 95% (無冷凝)

  3、訂貨信息

  VGA視頻光端機
  產品名稱       產品描述

  HC3711-T/R    1路VGA輸入，1路VGA輸出，1路音頻，單模，單纖，SC光口，20km，臺式
                （數字非壓縮技術，1280*1024,1024*768，1366*768）

  HC3711B-T/R    1路VGA輸入，1路VGA輸出，1路音頻，單模，單纖，SC光口，20km，臺式
                （數字壓縮技術，1920*1080，1280*1024,1024*768，1366*768）

  HC1000        1U標準19英寸機箱，4個板卡插槽位置，220V/AC電源；
                 （只有HC3711支持插卡）

  HC4000        4U機箱，15個板卡插槽位置，兼容VGA,RGBHV,DVI板卡，220V/AC電源；

  4、應用場合
  電視演播 現場轉播，指揮調度系統，視頻會議系統，大屏幕拼接系統

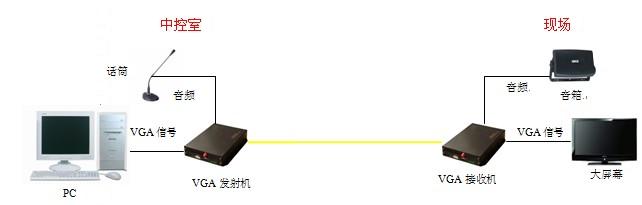

  5、典型應用
