1、產品簡介
該產品采用最新光纖通訊技術，將4路視頻，1路RS232/RS485/RS422數據復用在一條光纖上傳輸。視頻信號兼容PAL、NTSC和SECAM制式。該產品安裝方便，無需任何調節即可工作，可以在長達100公里的距離上傳輸高質量的視頻、音頻、數據和以太網信號。目前該產品廣泛應用于廣播電視傳輸、視頻監控等領域。

2、性能特點
在單芯光纖上傳輸4路視頻和1路數據
10位數字視頻編碼和無壓縮傳輸技術
支持RS-232, RS-422, RS-485（全/半雙功）等數據信號格式和曼碼
視頻AGC提供更強的適應性和更穩定的圖像
嚴格的物料選擇和質量控制確保產品高品質和高可靠
兼容PAL、NTSC 和SECAM視頻制式
電源和其它參數指示LED可監視系統狀態
SMT表面貼裝技術
同時可以支持4U機箱、1U機箱和獨立式結構
低功耗和即插即用的免調試安裝

3、規格參數
視頻
通道數量：4
視頻格式：PAL/ NTSC
輸入電平：0.5～2Vpp
輸出電平：1Vp-p
帶寬 (-3 dB)：8 MHz
數碼位寬：8bit
微分增益：≤1%
微分相位：≤1°
加權信噪比：≥63 dB
連接器：BNC 75Ω

數據
通道數量：1
數據格式：RS-232, RS-422, RS-485 （全/半雙功）和支持 NRZ, RZI和曼碼
數據速率：DC to 100 Kb/s
工作模式：全/半雙功
連接器：接線端子

光學
波長：1310/1550nm
光纖類型：單模
最大鏈路損耗：12dB
輸出光功率：–5 ~ –12dBm
接收靈敏度：-35dBm
連接器：FC/PC (SC 或 ST 可選)

電源及環境指標
獨立式功率：5W
插卡式功率：5W
電源適配器：220VAC to 12VDC/1A
工作溫度范圍：-40°C to +70°C
相對濕度：< 95% (無冷凝)

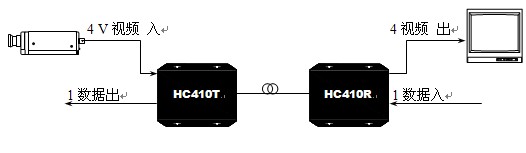

4、典型應用

5、應用場合
平安城市
高速公路以及地鐵全程監控
RS-422或者RS-485全/半雙功控制云臺
通訊傳輸
門禁系統
防火報警系統
智能建筑

6、訂貨信息
產品名稱            產品描述
1路視頻光端機
HC110-T/R     1路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，臺式
2路視頻光端機
HC210-T/R      2路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，臺式

4路視頻光端機
HC410-T/R      4路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，臺式

8路視頻光端機
HC810-T/R      8路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，臺式

16路視頻光端機
HC1610-T/R     16路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，機架式

64路視頻光端機
HC6410-T/R     64路視頻傳輸，1路反向數據，單模，單纖，FC光口，20km，機架式
